【汉服文物】南宋紫褐色罗印金彩绘花边单衣保护修复

摘要：福州北部浮仓山的南宋皇室贵族命妇黄昇墓葬出土了大量随葬品。

线下国丝暂时闭馆，但线上国丝一直在您身边！我们将陆续推出国丝五个一线上知识：请大家听一物，学一技，读一文，看一例，提一问，学习丝绸文化，全方位了解国丝在藏品研究、社会教育、科技保护、非遗时尚等领域的成果，爱上国丝。

这里是“一例”系列的首篇。“一问”也即将推出，若有丝绸相关问题，欢迎大家在国丝微信或国丝微博（扫描文末二维码可添加）上提问，小编会随时收集并定期回答。

1975年10月，福州北部浮仓山的南宋皇室贵族命妇黄昇墓葬出土了大量随葬品，尤其是精美绝伦且数量繁多的丝绸衣物，揭开了南宋贵族女性奢华生活的一角。中国丝绸博物馆便收藏有其中一件紫褐色罗印金彩绘花边单衣，该件单衣经修复后轻柔飘逸、精美异常。

1、出土背景

黄昇当属宋代宗室的贵妇，其父为福州进士黄朴，在端平年间（1234-1236年）任泉州知州兼提举市舶司（市舶司是中国在宋、元、及明初在各海港设立的管理海上对外贸易的官府，相当于现在的海关，是中国古代管理对外贸易的机关。）。黄昇16岁嫁于赵匡胤的第十一世孙赵与骏，怎奈17岁命薄而亡。由于身份显贵，黄昇的随葬品十分丰厚，其中包括了其父亲为她精心准备的陪嫁和夫家为其添置的华贵的四季衣物。其中丝织品种类相当齐全，面料几乎囊括了当时所有高级织物，绫、罗、绮、缎、绢、纱应有尽有。随葬服饰的款式也极为丰富，有袍、衣、背心、裤、裙、袜、鞋、抹胸、围兜等二十多种。它们质地轻柔、纹饰精美，除黄昇身上裹殓之外，其余均捆扎成若干个包袱后放于墓中。共出土丝织品354件之多，是当时全国出土宋代服饰最多的一次考古发掘。

2、文物认知

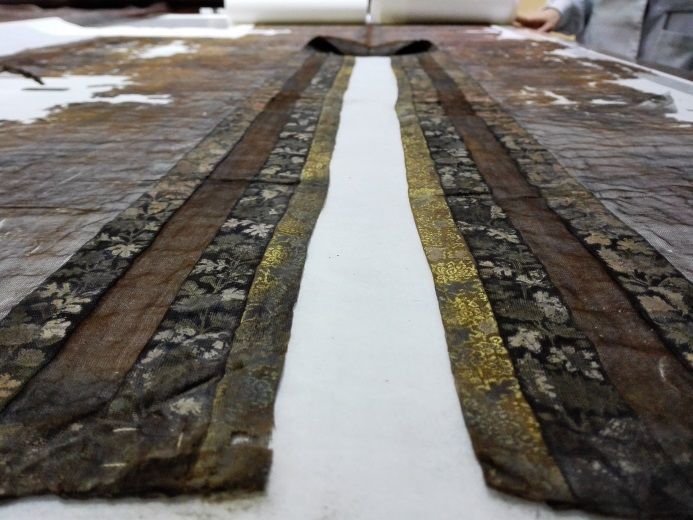

紫褐色罗印金彩绘花边单衣合领、对襟，襟上无纽襻或系带，两侧开衩。衣长73cm，通袖长138cm，领高7cm，下摆宽51cm，两侧开衩高度约37cm。衣身以宋代最常见的二经绞素罗织物制成，轻薄通透，灵动飘逸。襟缘最外侧采用印金填彩工艺，其内两条为彩绘，具有强烈的装饰效果，是宋代盛行的贵族妇女服装。黄昇墓亦出土多件类似款式的罗衣，可见其在当时的流行（图1~图4）。

该件单衣整体牢度较差，衣身破损严重，左袖肩部断裂，右袖肩部也几近断裂，仅有数根纱线相连。衣身腰部两侧横向断裂，两侧开衩边缘局部破碎脱落。且两肩及腰部断口处织物为散碎状，有多块小片织物脱落或几近脱落。仅领及前襟边缘印金部位保存状况稍好，破损较少。单衣整体评估为重度糟朽，当属丝织品病患中的重症患者。

图1 紫褐色罗印金彩绘花边单衣（修复前）

3、修复方案

针对单衣的织物特点及破损情况，采用以丝蛋白加固及绉丝纱针线缝合加固相结合的方式进行修复。

丝蛋白加固是利用“新丝固旧丝”的同源加固理念，以丝蛋白构成单元的主要氨基酸——丙氨酸作为加固材料，通过EGDE作为交联剂，以水为溶剂、在常温、常压、中性的条件下，对因老化而断裂的丝纤维肽链进行重新链接，从而达到加固脆弱丝织品的目的。

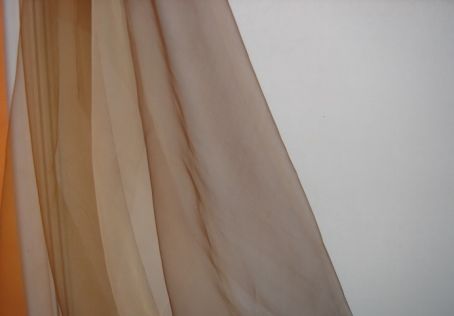

绉丝纱是一种非常薄而透明的丝织物，其原料为桑蚕丝（图5~图6）。本案例中绉丝纱既作为衬垫在破损罗织物物背后的材料，又作为表面覆盖材料。不但能保持文物本身的通透性，同时起到加固的作用，覆于表面的绉丝纱则给予文物全面的保护，又不影响文物的外观。

4、修复过程

单衣平摊于工作台上，下衬宣纸。

首先，将浓度为2.5%丙氨酸喷于面料之上，间隔10min后，再喷洒浓度为5.0%EGDE，最后于室温下阴干样品。注意喷洒的量不可过多，仅使织物微潮即可，过湿反而易导致纱罗织物收缩。喷洒一遍后，将宣纸覆盖于面料之上，宣纸上压放有机玻璃片。阴干后，按上述方式，再次喷洒加固液（图7）。而后仍旧以宣纸覆于其上，压放有机玻璃片。

将单衣两袖残余的少量缝线作好标记后拆除，前后片小心展开，正面朝上平摊于工作台上，仔细调整单衣形状，理齐经纬线（图8）。

而后，将绉丝纱染至与单衣面料颜色一致，依平摊的单衣尺寸与形制裁剪两块相同的绉丝纱。一块绉丝纱衬垫于纱罗面料之下，重新调整衣片形状，固定位置后，再将另一块绉丝纱覆于衣片之上，即将单衣面料夹于两层绉丝纱之中（图9）。

沿纱罗面料破损部位边缘将两层绉丝纱缝合，再以行针将绉丝纱与纱罗面料绗缝固定。将表层绉丝纱前襟部位依衣片对襟位置剪开，沿衣襟内缘固定绉丝纱。襟缘印金部分因保存状况相对较好，只施加衬垫而未覆盖绉丝纱。

最后，根据单衣形制，按原工艺将前后片拼合，完成修复（图10）。

图10 紫褐色罗印金彩绘花边单衣（修复后）

5、修复特点

本件丝绸服饰所用面料极为薄透，织物强度下降较多且破损严重。以上因素使修复难度急剧升高，故而采用了化学加固先行与物理缝合加强的联合修复方式，不但提升了单衣牢度，而且恢复了单衣的完整形制，获得了较为完美的修复效果。

参考文献：

[1]福建省博物馆,《福州南宋黄昇墓》,文物出版社,1982.

[2]朱燕，基于丝绸文物修复的薄型丝织物研究与开发，硕士论文，浙江理工大学

[3]郑海玲，胡智文，赵丰，吴子婴，周旸，张殿波，杨海亮，丝素蛋白/戊二醛对脆弱丝绸织物加固的工艺条件研究，中国文物保护技术协会论文集，2009.

资料来源：纺织品文物保护国家文物局重点科研基地修复报告【2016-01号】

丝蛋白加固：郑海玲

针线缝合修复：楼淑琦、王晓斐

修复协助：袁雯霞、王玉霞、楼航兵

文字撰写：王淑娟
